ТМГ 400-2500/6(10)-0,4 У1; Трансформатор силовой, масленный трехфазный, мощность от 400 до 2500 кВА

Справочно (ЦЕНЫ УТОЧНЯТЬ):

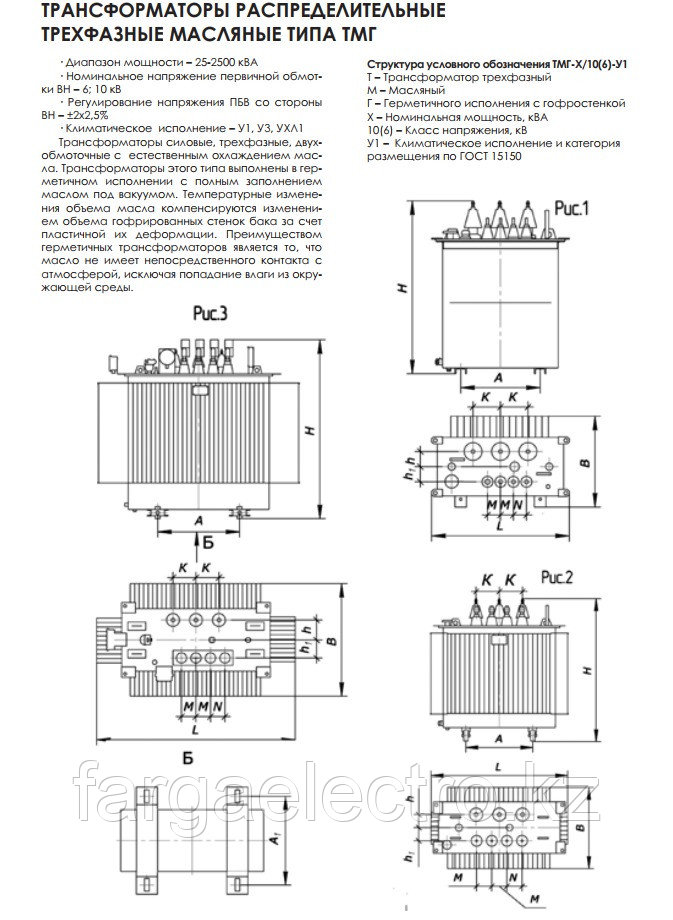

Трансформаторы распределительные трехфазные масляные типа ТМГ.

Диапазон мощности 250-2500 кВА.

Номинальное напряжение первичной обмотки ВН – 6; 10кВ.

Регулирование напряжения ПБВ со стороны ВН - ±2х2,5%.

Климатическое  исполнение – У1,У3.

Трансформаторы силовые, трехфазные, двухобмоточные с  естественным охлаждением масла. Трансформаторы этого типа выполнены в герметичном исполнении с полным заполнением маслом под вакуум. Температурные изменения объема масла компенсируется изменением объема гофрированных стенок бака за счет пластичной их деформации. Преимуществом герметичных трансформаторов является то, что масло не имеет непосредственного контакта с атмосферой, исключая попадания влаги из окружающей среды.

Материал обмотки - Алюминий

Структура условного обозначения ТМГ-Х/10(6)-У1

ТМГ- Трансформатор трехфазный масляный герметичного исполнения с гофро-стенкой.

160-2500 - Номинальная мощность, кВА.

10(6)- Класс напряжения, кВ.

У1- Климатическое исполнение и категория размещения по ГОСТ 15150.

Отличие от серии ТМ в конструктивном исполнении. ТМ имеет расширительный бак для масла, соответственно при расширении масло в случае чрезмерного нагрева, масло через перепускной клапан поступает в этот бак и обратно при охлаждении.
